BTTZ重型(刚型)铜芯铜护套矿物绝缘防火电缆

产品型号：

BTTZ

产品名称：

重型（刚型）铜芯铜护套矿物绝缘防火电缆

产品执行标准：

GB/T 13033，IEC 60702，BS6207，GB/T 16895，BS6387

标准	类别	名称
GB/T 13033-2007	产品制造标准	《额定电压750V及以下矿物绝缘电缆及终端》
IEC 60702-2002	产品制造标准	《额定电压750V及以下矿物绝缘电缆及终端》
BS6207-2001	产品制造标准	《额定电压750V及以下矿物绝缘电缆及终端》
GB/T 16895.15-2002	载流量标准	《建筑物电气装置第五部分电气设备的选择和安装第523节布线系列载流量》
BS6387-2013	产品特性标准	《用于火灾条件下保持电路完整的电缆的性能要求》
GB/T 18380.31-2008	产品特性标准	《电缆和光缆在火焰条件下燃烧试验》
GB/T 19216.21-2008	产品特性标准	《在火焰条件下电缆或光缆线路完整性试验》
09D101-6	敷设标准	《矿物绝缘电缆敷设》
JGJ232-2011	敷设标准	《矿物绝缘电缆敷设技术规程》

产品使用特性：

1.额定工作电压:轻载500V；重载750V
2.额定电流:单芯0~1800A；多芯0~1362A
3.绝缘电阻:绝缘电阻≥100MΩ·KM;电缆长度 100m,则绝缘电阻≥1000MΩ
4.工频耐压: 500V等级电缆和0.6/1KV等级电缆分别施加2000V和3500V交流电压在相与相,相与铜护套之间,历时15min ,不应发生击穿。
5.工作温度: -40°C ~ 250°C ;短路时(最长持续时间不超过5s)，铜芯电缆导体的更高温度不超过1000°C ,短路持续时间不超过5s
6.额定频率: 49~ 61Hz
7.弯曲半径:电缆弯曲半径2 ~ 6D

产品耐火特性:

1.按标准,电线电缆燃烧试验方法耐火特性试验GB/T19216.21-2003选用火焰温度950°C ~ 1000°C  ,推荐燃烧时间为180min ,矿物绝缘类不燃性电缆BTTZ线路保持完整。
2.按英国BS6378:2013标准,防火电缆能满足以下要求:
A单纯耐火C级: 950°C ± 40°C 180min ;
B耐火与水W级: 650°C ± 40°C 15min ;
C耐火与机械震动Z级: 950°C ± 40°C 15min
(以上测试按顺序在同一根试验上进行)

产品概述：

导　体：采用单股铜棒。
填充层：中间充填氧化镁晶体粉作绝缘材料。
护　套：采用矿物化合物。

产品结构：

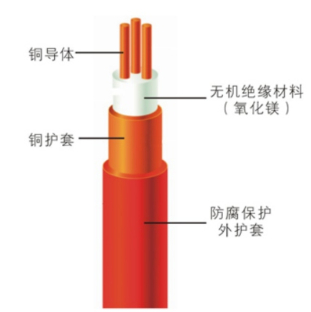

矿物绝缘类不燃性电缆BTTZ系列是由高导电率铜棒作为导体、密实无机物氧化镁作为绝缘、退火铜管作为护套组成基本结构。当电缆用于对铜有腐蚀的场所时最外层可挤一层聚氯乙烯塑料护套,而在建筑物或地下场所、对电缆美观或易触及的场所可挤包一层符合规定的任何颜色的无卤低烟护套。
电缆连续工作温度为250°C ,在950°C-1000°C时可持续供电3小时,短时间内或非常时期或接近铜的熔点1083*C

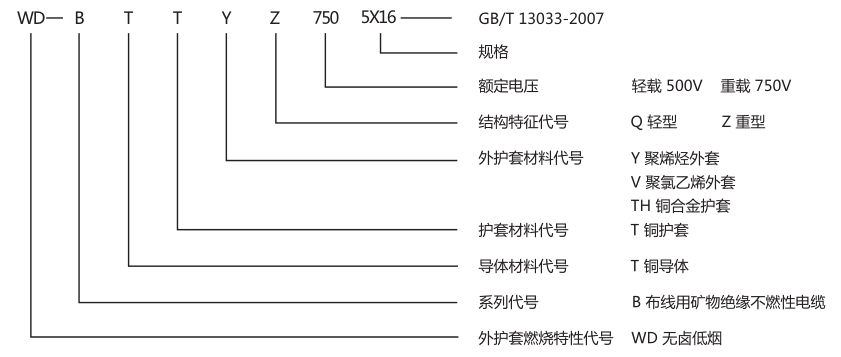

电缆的型号组成 应符合下列的排列要求：


电缆标记示例
BTTQ-500 4*6 :截面为6mm2，额定电压500V，4芯轻型铜芯铜护套氧化镁绝缘电缆
BTTZ-750 4*1*300:截面积为300mm2，额定电压750V，4芯重型铜芯铜护套氧化镁绝缘电缆

产品介绍：

铜芯铜护套氧化镁绝缘重载防火电缆(又称作重载矿物绝缘电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。
较好的耐火性能是矿物绝缘电缆优越的特性之一，所以，人们在选用矿物绝缘电缆时都将其和耐火要求联系在一起，也习惯将其称之为“防火电缆”。其实，它的适用范围很广，可在海上、陆地、室内外、地上和地下应用；特别是在历史性建筑物、超高层、宾馆、商场、医院、机场、电视台、通讯枢纽工程、舰船、剧场、古建筑、地铁、人防工程、人流密集的公共场所、易发生火灾的危险场所（如天然气厂、化工厂、炼油厂、海上石油平台）得到广泛应用。它同时也可适用于环境温度高的场所，如发电厂、钢铁厂。对特殊环境，如抗电磁干扰、防动物啃咬、防水以及核电站、卫生条件要求高的食品加工厂也得到应用。
矿物绝缘电缆在上述场所中可用于主干、支干配电系统、普通照明、机器设备内部布线、本质安全电路、应急照明、应急备用电源、消防相关设备的信息数据传送和控制线路、潜在爆炸危险区域等。

产品特性：

1.耐高温、防火、防爆、不燃烧（250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行）且载流量大、外径小、机械强度高、使用寿命长，一般不需要独立接地导线的特点。
2.完全防火　BTTZ电缆自身完全不燃烧，同时也不会引发火源。即使在有火焰烧烤的情况下，只要火焰温度低于铜的熔点温度，火焰消除后电缆无需更换仍可继续使用。在被火焰烧烤的情况下不会产生有毒的烟雾和气体。
3.过载保护能力强　线路过载时，只要发热达不到铜的熔点温度，电缆不会受损。即使瞬间击穿，击穿处氧化镁晶体也不会形成碳化物，过载消除后，电缆性能不会产生变化，仍可继续正常使用。
4.工作温度高　由于绝缘层氧化镁晶体的熔点温度远高于铜的熔点温度，因而电缆更高正常工作温度可达250℃，短期内可在接近铜的熔点温度1083℃下继续运行。
5.防腐、防爆性能好　由于采用无缝铜管作护套，所以BTTZ电缆具有防水、潮气、油和一些化学物质侵害的性能，铜管具有相当的机械强度故有较好的防爆性能。
6.使用寿命长　BTTZ电缆全部由无机材料构成，因而不存在绝缘老化，使用寿命可达到普通电缆的3倍以上。
7.敷设灵活性较大　BTTZ电缆可以与普通电缆敷设在桥架上，同时也可以采用专用支架明敷，比普通电缆敷设更具灵活性，也节省了电缆桥架的投入，可以降低工程整体造价。

产品使用范围：

1.公共建筑
地铁车站：应急照明、火灾报警系统、消防电气线路
名胜古迹：普通照明、应急照明、火灾报警系统、消防电气线路
高层建筑：应急照明、灾报警系统、消防电气线路、应急电梯和升降设备线路、计算机房控制线路、主干\分干配电系统线路、双电源控制线路
机场：应急照明、火灾监测系统、火灾报警系统、重要负荷供电、消防电气线路
停车场：应急照明、火灾报警系统、烟气排放和通风线路、消防电气线路
酒店：重要负荷供电、应急照明系统、火灾报警系统、客房照明和供电、干线/支线线路、消防电气线路
购物中心：重要负荷供电、应急照明、火灾报警和安全系统、购物中心广播系统、消防电气线路
2.道路、交通工具
公路、铁路(含地铁)隧道：应急照明、火灾监测系统。消防电气线路、烟气排放和通风线路
码头和港口：重要负荷供电、火灾报警系统、应急照明系统、消防电气线路
3.特殊场所
数据处理中心：烟气隔离和屏蔽设备、防火闸门、烟气排放设备、声音报警系统、闭路电视应急照明、喷淋控制系统、应急电源、控制中心、电梯和升降设备、火灾报警系统。消防电气线路
核电站：应急照明、计算机房控制线路、大动力线路、高温环境动力和控制线路、潜在危险爆炸区、消防电气线路、需要耐热、耐辐射、耐loca性的供电线路
化工行业：重要负荷供电、应急照明、潜在危险爆炸线路等场所、消防电气线路
钢铁冶金：高温环境动力和控制线路、应急电源、大动力线路、不能断电的供电线路、发电机房输电线路、消防电气线路
加油站、加气站：油泵电路系统、火灾报警和安全系统、消防电气线路
4.工业项目
发电厂：大动力线路、应急照明、灾报警.消防电气线路
水处理：重要负荷供电、应急照明、消防电气线路
汽车制造：大动力线路、应急照明、灾报警.消防电线路
5.民用、军用大型装备
航空航天：应急照明、计算机房控制线路、大动力线路、高温环境动力和控制线路、潜在危险爆炸区域线、通讯信号线路、消防电线路
大型机器设备：机器设备内部整体布线
军舰、船舶：发电机房输电线路、火灾监测系统.火灾报警系统、烟气排放和通风线路、厨房用电线路、大动力线路、双电源控制线路、应急照明、应急广播线路、计算机房控制线路、通讯信号线路、消防电气线路
海上石油勘测和钻井平台：高密度集中线路、生活区平台供电、普通照明和供电、基本供电回路、通讯信号线路、消防电气线路

产品规格选择：

1.根据电缆的敷设环境,确定电缆更高使用温度,合理选择相应的电缆载流量,并确定电缆规格;
2.矿物绝缘电缆按金属护套70°C和105°C(环境温度)两种不同载流量选择
a:电缆沿墙、支架、顶板及桥架等明敷线路应按正常的工作温度70°C的载流量确定电缆规格；
b:与其它塑料电缆共同敷设在同一桥架、竖井、电缆沟、电缆隧道等线路按正常的工作温度70°C的载流量确定电缆规格;
c:其它由于电缆护套温度过高易引起人员伤害的或设备损坏的场所等线路应按正常工作温度70C的载流量确定电缆规格;
d:电缆单独敷设于桥架、电缆沟、穿管无人触及的场所等线路应按正常的工作温度为105°C的载流量确定电缆规格。
3.不建议选用单芯主缆规格在300mm2以上的矿物绝缘类不燃性电缆BTTZ ；如回路计算电流较大可选用双拼或多拼小规格的电缆替代

产品设计要点：

1.电缆铜护套可做PE接地线,故一般无需PE线，若普通电缆设计YJV 5X16,那么对应的矿物绝缘类不燃性电缆为BTTZ 4X16;
2.因矿物绝缘电缆载流能力强,对应于16mm2以上普通电缆可以降低截面使用,若普通电缆设计YJV 4X185+1X95,那么对应的矿物绝缘电缆为BTTZ 4X1X150 ;
3.当线路路径较长而整个线路中有需用矿物绝缘电缆的部位,同时也有用普通塑料电缆部位时，则可通过转按箱予以转接;
4.当设计使用“分支” 型矿物绝缘电缆时,可采用我公司专用分支接线箱,可实现电缆分支转接; .
5.对于拟采用母线槽的主动力线路，可设计大截面矿物绝缘电缆双拼或多拼代替母线槽,可降低工程造价，增加线路安全性;
6.矿物绝缘电缆成束敷设两端接地时，电缆两端的接地点必须是等位接地，否则只能一端接地。

产品技术参数：

电缆类型	规格		电缆外径		额定载流量		铜护套横面积	近似重量
	芯数	标称截面积	裸电缆	防腐外套电缆	裸电缆	防腐外套电缆		裸电缆	防腐外套电缆
轻型电缆（500V）BTTQ/BTTVQ/WD-BTTYQ	--	mm2	mm	mm	A	A	mm2	kg/km	kg/km
	2	1.0	5.1	6.4	17	20	6.0	106	123
	2	1.5	5.7	7.0	22	24	7.1	133	152
	2	2.5	6.6	7.9	30	33	9.4	183	204
	2	4.0	7.7	9.2	38	44	12.2	252	281
	3	1.0	5.8	7.1	15	17	7.6	138	157
	3	1.5	6.4	7.7	19	21	8.9	171	192
	3	2.5	7.3	8.8	25	28	10.7	227	255
	4	1.0	6.3	7.6	15	16	8.8	165	185
	4	1.5	7.0	8.3	19	21	10.2	206	229
	4	2.5	8.1	9.6	25	28	12.8	282	312
	7	1.0	7.6	9.1	10	11	11.6	239	268
	7	1.5	8.4	9.9	13	14	13.3	299	331
	7	2.5	9.7	11.2	17	19	17.4	418	454
	10	1.5	13.6	15.1	13	14.5	30.3	679	729
	12	1.5	14.3	15.8	11.6	14	32.7	755	807
	19	2.5	16.7	18.7	10.2	11.2	41.9	1037	1118
	21	1.5	17.5	19.5	9.3	10.1	41.9	1134	1225
